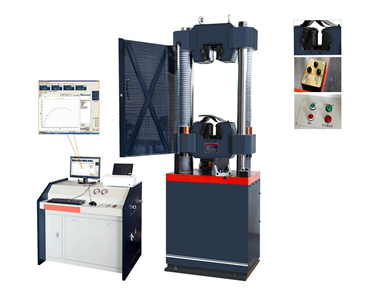

微機控制電液伺服試驗機主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。
傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
控制系統
· 支持進行拉伸、壓縮、剪切、彎曲等試驗；
· 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
· 支持試驗參數自定義；
· 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
· 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
· 程序自帶強大試驗分析功能；
· 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
本系列機型符合《GB/T 228-2002 金屬材料 室溫拉伸驗方法》及《GB/T 7314-2005 金屬材料 室溫壓縮試驗方法》標準的要求。
型號： | 300D | 600D | 1000D |
負荷： | 300KN | 600KN | 1000KN |
測量范圍： | １%-100% | １%-100% | １%-100% |
力分辨率： | 0.01KN | 0.01KN | 0.01KN |
度: | 示值的±1％以內 | 示值的±1％以內 | 示值的±1％以內 |
位移測量裝置： | 光電編碼器 | 光電編碼器 | 光電編碼器 |
位移精度： | 示值的±1％以內 | 示值的±1％以內 | 示值的±1％以內 |
位移分辨率： | 0.01mm | 0.01mm | 0.01mm |
控制方式： | 手動加載 | 手動加載 | 手動加載 |
拉伸空間: | 550 mm | 550 mm | 650 mm |
壓縮空間: | 550 mm | 550 mm | 650 mm |
圓試樣夾持直徑: | ￠6-26mm | ￠13-40mm | ￠13-40mm |
扁試樣夾持厚度: | 0-15mm | 0-15mm | 0-15mm |
夾持方式: | 自動夾緊 | 自動夾緊 | 自動夾緊 |
活塞行程: | 250mm | 250mm | 250mm |
活塞移動速度: | 70mm | 70mm | 70mm |
彎曲支輥間距： | 30-450mm | 30-500mm | 40-600mm |
彎曲支輥寬度: | 140mm | 140mm | 140mm |
容許彎曲曲度: | 100mm | 100mm | 100mm |
剪切試樣直徑: | ￠10mm | ￠10mm | ￠10mm |
上下壓板尺寸: | 204X204mm | 204X204mm | 204X204mm |
主機尺寸 : | 720×580×1950 | 740×580×2100 | 890×660×2200 |
測控柜尺寸 | 500×400×1200 | 500×400×1200 | 500×400×1200 |
電源功率: | 2.2KW,3廂 | 2.2KW,3廂 | 2.2KW,3廂 |
重量: | 2000kg | 2600kg | 3400kg |
標準配置：主機、拉伸夾具、配重坨、壓板
