TC-TD500型紙板挺度測定儀

發布時間 2018-03-22 發布人： admin 瀏覽次數：2966

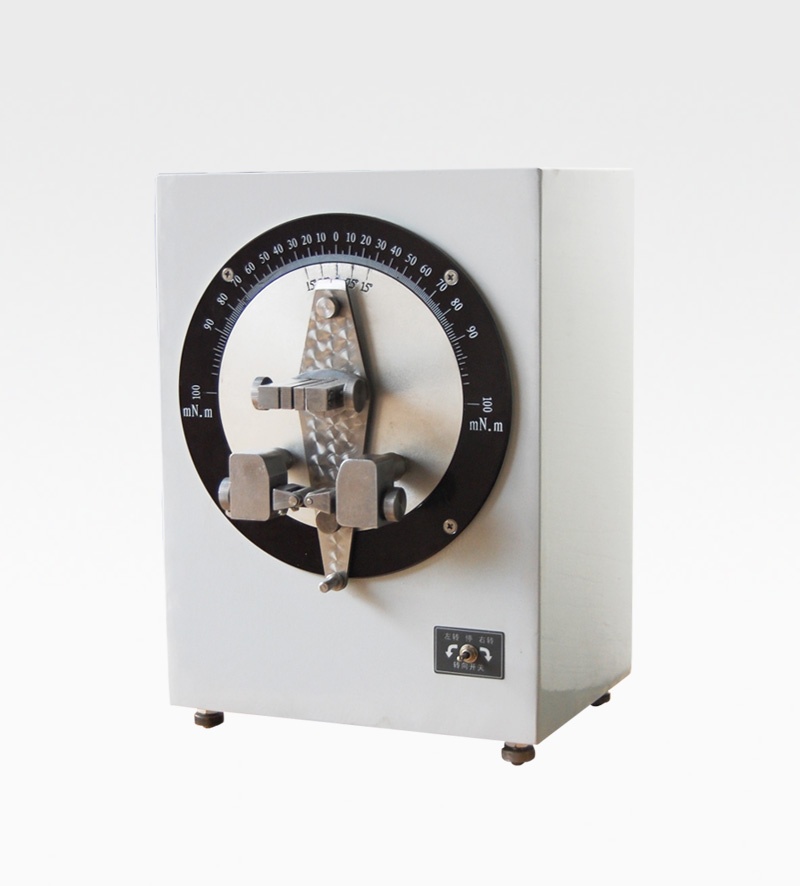

TC-TD500型紙板挺度測定儀（又稱紙板挺度儀、紙張挺度儀、挺度儀）是國際標準通用的泰伯爾（Taber）式挺度測定儀，儀器主要技術參數符合標準和國際標準的有關規定。挺度是衡量紙和紙板抗彎曲強度的指標，泰伯爾式挺度儀是測定此項指標的儀器，泰伯挺度屬于靜態彎曲強度指標。

1、泰伯挺度儀是根據力矩對轉軸中心靜態平衡原理設計。通過測量一端被夾住的試樣被彎曲至給定角度時所需要的力或力矩，得到試樣挺度值。試樣的彎曲力是作用在一個不變的彎曲長度上的。
2、泰伯挺度儀是根據兩點加荷法和力矩平衡原理設計的特殊試驗裝置。儀器由傳動部分、測量部分和支承安裝基座部分組合而成。
3、傳動部分由電動機經中間傳動鏈至角度盤，角度盤轉動帶動推紙架工作。
4、測量部分由力度盤、角度盤、菱形擺體、夾紙器、推紙架等件組成。電機驅動角度盤轉動，角度盤上的推紙架與之一起轉動，推紙架上的推紙小圓棍與試樣接觸將試樣推移彎曲。試樣夾持在夾紙器鉗口中，而夾紙器安裝在菱形擺動體上，在試樣自身剛性作用下試樣受力的同時菱形擺體亦受到力矩作用，在力矩作用下擺體被推轉動，當擺體與角度盤相對轉角達到15°（或7.5°）時停止，此時系統達到力矩平衡。角度盤零線將指示出被測試樣的力矩值，以mN·m表示。
